一、項目名稱：燒結工序全流程除塵器系統超低排放改造之2#360㎡燒結工序機尾和成品除塵器系統超低排放改造項目總承包工程
二、項目編號：LZDC2021-G2-00045-HCZB
三、招標公告發布時間：2021年9月9日
四、澄清事項：
（一）工藝專業：
1、請澄清：煙囪的防腐是否是只按標書中要求的油漆進行涂漆防腐？
2、請?zhí)峁?/span>改造風機的原始安裝圖及設備資料。
3、請?zhí)峁?/span>煙囪圖紙。

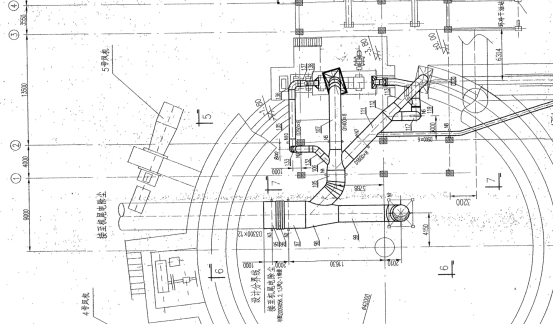

4、請?zhí)峁?/span>風機進出口煙道圖紙。
5、請?zhí)峁?/span>從機尾和成品電除塵器喇叭口入口至煙囪出口范圍內所有改造內容煙道圖紙（包括凈煙道圖紙）。
6、請?zhí)峁?/span>廠區壓縮空氣布置圖。

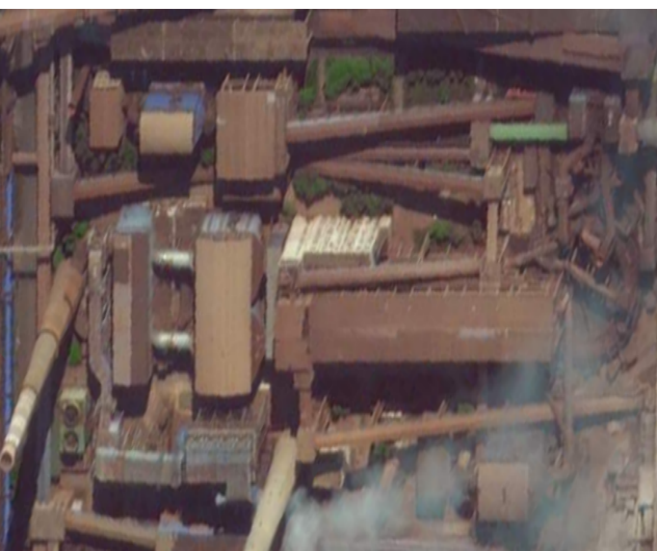

7、請?zhí)峁?/span>系統總平面圖紙及建設范圍紅線圖。
答：以上問題第1至7點的相關資料將通過郵件形式發送到各投標人郵箱，請注意查收。
8、標書中要求機尾除塵器入口風管支管改造，請?zhí)峁┐瞬糠窒嚓P(guān)圖紙。
9、標書中：采樣點設在出口煙囪中段取樣平臺（機尾已布置有CEMS，成品電除塵器要求按照國家環保相關監測標準設置CEMS和采樣平臺）。與投標方負責在成品和機尾電除塵器煙囪出口各配備一套煙塵在線監測系統，共2套，放置在現有成品電除塵器配電室和機尾電除塵器的環保監測房，原有CEMS不利舊。前后矛盾，請澄清CEMS的套數？
答：新增兩套符合超低排放監測要求的CEMS
（二）非標專業：
1、請?zhí)峁?/span>原機尾電除塵器及成品電除塵器本體結構全套圖紙。
答：相關資料將通過郵件形式發送到各投標人郵箱，請注意查收。
（三）土建專業：
1、請澄清：土建電除塵支架部分的鋼梯平臺欄桿是否需要拆除更換。
答：P142，4.7平臺和頂棚機尾和成品電除塵器本體所有平臺和上下樓梯全部不利舊。
2、請澄清：土建若有新增支架、建筑物等，結構形式、材質是否有要求。
答：新增類要符合相關規范要求P119。
3、請?zhí)峁┮韵聢D紙：（1）電除塵支架基礎圖、上部結構圖；（2）地面設備基礎圖；（3）電氣樓的基礎圖、建筑圖、結構圖；（4）原有煙囪圖紙（含基礎）；（5）電除塵進、出口煙道支架基礎圖、上部結構圖；（6）風機房（若有）建筑圖、結構圖、基礎圖、風機基礎圖；（7）本區域樁基圖（若有）；（8）地勘報告；（9）總平面圖、地下管線圖。
答：相關資料將通過郵件形式發送到各投標人郵箱，請注意查收。
（四）電氣專業：
1、請?zhí)峁?/span>現有電除塵器供配電系統圖、二次圖、負荷統計表、防雷接地布置圖、照明圖、電纜敷設圖、電纜清冊、電氣設備布置圖；
2、請?zhí)峁?/span>現有電控樓各層設備布置圖；
3、請?zhí)峁?/span>除塵區域電纜主通道圖；除塵區域防雷接地主網布置圖；
答：以上問題第1至3點的相關資料將通過郵件形式發送到各投標人郵箱，請注意查收。
4、問：標書中“原低壓系統沒有無功補償，本次改造后，需要將高低壓側功率因素提高到0.9。”請說明現高壓側功率因數情況。請?zhí)峁?/span>10kV高壓開關柜設備布置圖、高壓系統負荷計算表、高壓柜系統圖，高壓設備電纜清冊；
答：不考慮
5、 問：標書中要求PLC接地單獨設置。請說明設置要求，比如接地電阻、材料選擇等。
答：用銅板作接地極，用50~70mm2多股銅線焊接引至PLC柜專用接地端子。接地電阻﹤1Ω。
（五）儀控專業：
1、請澄清：保留的電除塵器一電場控制系統，是否利舊原PLC控制系統，原PLC使用的是什么品牌和系列型號？
答：一電場可以利舊原PLC控制系統，優先在新系統控制，具體在設計時定。原PLC為西門子S7-200系列。
2、請澄清：新建布袋除塵器PLC系統控制柜布置在原除塵設施電氣控制室，新增的2套上位機電腦布置在哪里？
答：主抽操作室。
3、請澄清：新建布袋除塵器PLC系統的交接點是除塵主控室還是主抽操作室？
答：主抽操作室。
4、請澄清：如果電氣樓配電室利舊，配電室是否需要增加視頻監控系統？如需要增加，是否僅配置攝像機、前端傳輸設備等，視頻信號接入燒結原有配電室監控系統存儲和顯示？燒結原有配電室監控系統使用的是什么品牌和系列型號？
答：如果電氣樓配電室利舊，配電室不需要增加視頻監控系統。
5、請澄清：如果電氣樓配電室利舊，配電室是否需要新增火災報警系統？請?zhí)峁┰信f系統的火災報警系統圖紙。
答：如果電氣樓配電室利舊，配電室不需要新增火災報警系統。
6、請?zhí)峁?/span>原電除塵器系統的電氣控制圖紙，電纜橋架布置圖、電氣控制室布置圖、電纜清冊、電氣控制設備清冊。
答：相關資料將通過郵件形式發送到各投標人郵箱，請注意查收。
7、請?zhí)峁?/span>擬建布袋除塵器區域至除塵主控室或主抽操作室，至燒結原有配電室，至舊的火災報警系統控制器的的電纜通道布置圖，或者提供以上區域的電纜敷設長度。
答：沒有新建配電室的話不用考慮。
（六）其他：
1、提供機尾、成品除塵器從入口煙道至煙囪設備立面圖，平面圖（含入口煙道及煙囪）。
2、提供機尾、成品除塵器招標文件所寫紅線區域圖紙。
答：圖紙與區域已經踏勘時說明。
3、P103機尾、成品除塵器“主要設計參數要求”中過濾風速、濾袋材質、規格是否限定？
答：機尾過濾風速≤0.85m/min，成品P120≤0.8m/min；P102中已經對濾袋材質、規格做了要求。
4、P118“原有機尾和成品電除塵器錘頭、極線等磨損較嚴重的部位，需對這些零部件進行更換和維修。 ”請明確錘頭更換的量，機尾除塵器極線是否也全部更換？
答：錘頭更換數量無法確定，要以當時停機檢查為準，機尾一電場不需要全換極線，P100建設范圍有描述。
5、P118“要求對一電場出口設置導流板，降低氣流對前排布袋的沖刷”，我公司常規電袋在一電場出口不設置導流板，能否偏離？若不能偏離，請?zhí)峁?dǎo)流板形式以供我方測算參考。
答：能否偏離由評審專家判定，導流板由貴公司設計。
6、P135，油漆防腐主要鋼部件及設備主體外表面、非封閉結構內表面分別指的是供貨范圍哪些部分？
答：與空氣有接觸的所有表面。
7、招標文件煙氣量與實際設計煙氣量不一致，是否按原有項目設計煙氣量？
答：按項目設計煙氣量。
8、供貨范圍是否為“機尾和成品電除塵器喇叭口入口（含補償器）至煙囪出口”？煙囪和除塵器出口煙道的改造范圍是？
答：踏勘已經澄清。（紅線范圍）
5、灰斗和倉泵的改造是否僅表面涂漆防腐？
答：P122（4.3輸灰系統）已明確改造內容，包含輸灰系統管道彎頭維修或更換。
6、更換風機的目的及提供原風機及基礎圖紙。
答：答：相關資料將通過郵件形式發送到各投標人郵箱，請注意查收。
7、膨脹節更換是否為除塵器進出口的膨脹節都需更換？
答：是

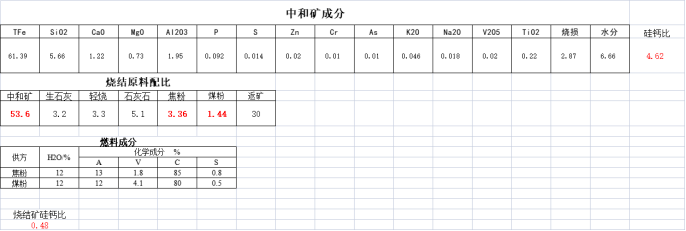

8、提供礦石原料及成分占比、燃料成分及占比、粉塵比電阻、粉塵堆比重、硅鈣比。
五、聯系方式：
招 標 人：柳州鋼鐵股份有限公司 招標代理機構：華采招標集團有限公司
地 址：廣西柳州市北雀路117號 地 址：南寧市良慶區平樂大道21號廣西路橋集團總部大廈主樓十七 層1708號辦公室
聯 系 人：李工 聯 系 人： 李奕海
電 話：0772-2595957 電 話： 0771-4308717
電子郵件： WY88948@163.com
2021年9月18日
